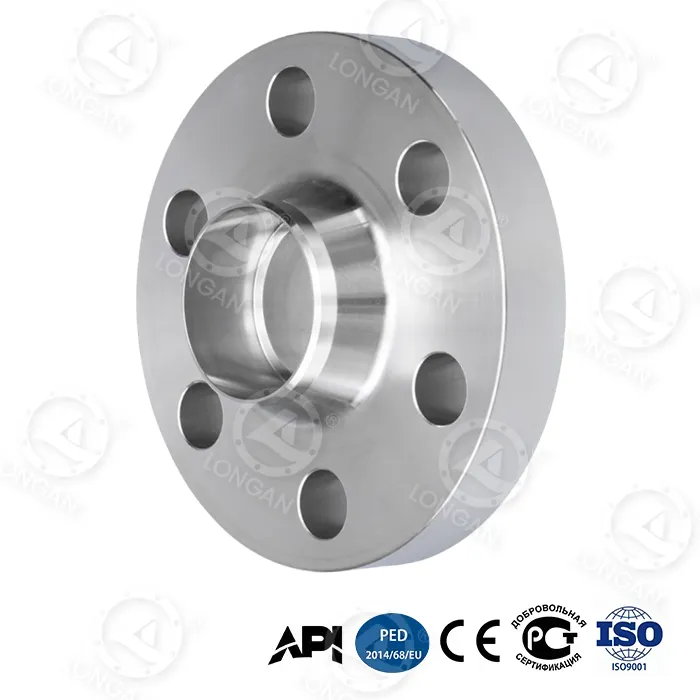

Flensa Las Butt Leher 304

Spesifikasi Teknis

1. Sertifikasi Bahan (ASTM A182 F304)

Kasus Uji Fungsi Nilai Standar Elemen

Ni 8.0~11.0% Stabilitas Austenit 9.2%

C ≤0,08% - 0,05%

Cr 18.0~20.0% Perlindungan Korosi Oksidasi 18.8% (Spektrometer)

2. Tekanan-Suhu

Suhu (°C) Kelas 150 (bar) Kelas 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19.6 51.1

3. Sifat Mekanik

Parameter 304 Dasar Standar Nilai Flange

Toleransi Diameter Dalam (NPS 12") ±0,25mm ASME B16.5 Tabel5

Kekuatan Tarik 515 MPa ASTM A182

Kekuatan Hasil 205 MPa ASTM A182

Deviasi lingkaran tengah lubang baut ±0,8mm MSS SP-44

Skenario yang berlaku

Skenario yang direkomendasikan Media yang dapat ditoleransi Skenario yang dilarang Solusi alternatif

Udara bertekanan rendah udara kering (titik embun <-40°C) Udara lembab yang mengandung belerang Baja karbon berlapis nikel

Peralatan makanan Produk susu, jus (pH>4,5) Disinfektan yang mengandung klorin Flange 316L

Pasokan air kota Air tawar, air minum Air laut/air dengan kandungan klorin tinggi (>50ppm Cl⁻) 316 flensa

HVAC Air panas (<80°C), uap Asam klorida/asam sulfat (pH<4) Paduan Hastelloy

Mengapa memilih Flange Las Butt Leher 304?

1. Biaya lebih rendah

Bahan Harga satuan (patokan) Masa pakai Biaya komprehensif (10 tahun)

316 flensa 2,3x 15 tahun + 1,2x

Flange Las Butt Leher 304 1,6x 10 tahun + 1,0x

Flange baja karbon 1,0x 2 tahun (Kebocoran karat) 2,8x

2. Keunggulan desain struktural

Akurasi permukaan penyegelan: Kekasaran permukaan RF dari flensa las leher baja tahan karat 304 adalah 125-250μin Ra, memastikan keandalan penyegelan paking.

Transisi leher meruncing: Mengurangi faktor konsentrasi tegangan sebesar 40% dan memperpanjang umur kelelahan las.

3. Ketahanan korosi dasar

Tes semprotan garam: Tidak ada karat merah selama 500 jam

Lapisan pelindung kromium-nikel: Kandungan Cr ≥18% membentuk lapisan pasivasi untuk menahan korosi dari air, uap, dan asam lemah (pH>4,5).

Deskripsi batasan: Tidak cocok untuk lingkungan yang mengandung ion klorida>50ppm (seperti air laut), dan 316 perlu ditingkatkan saat ini.

Pertanyaan Umum

Q1: Berapa perbedaan biaya dengan flensa 316?

Jawaban: Harga Flange Las Butt Leher 304 30~35% lebih rendah dengan spesifikasi yang sama (karena perbedaan kandungan nikel dan molibdenum). Jika medium tidak mengandung ion/asam klorida, lebih ekonomis memilih 304.

Q2: Bisakah 304 digunakan untuk pipa luar ruangan?

Jawaban: Dalam kelembaban rendah (<60%) RH) Dapat digunakan untuk waktu yang lama di lingkungan bebas garam; lapisan anti korosi diperlukan di kawasan pesisir/industri, jika tidak maka lubang dapat terjadi dalam waktu 2-3 tahun.
