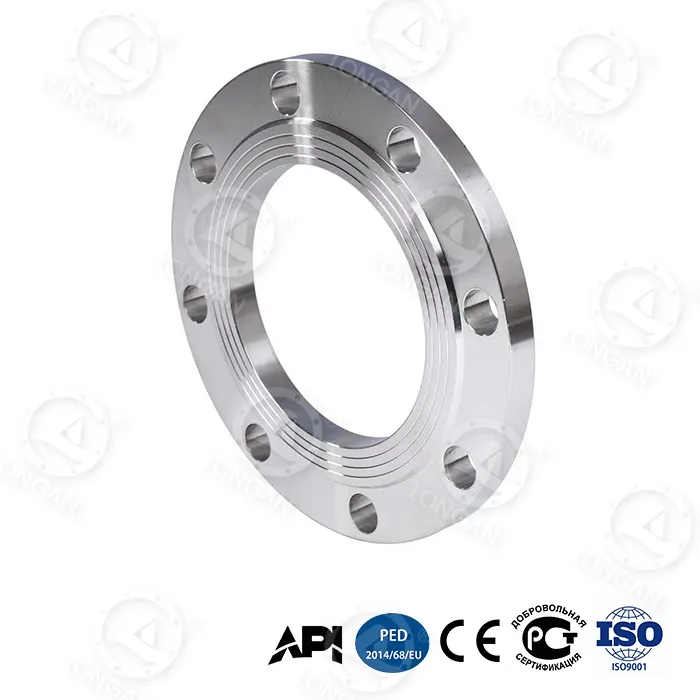

sme b16.5 flensa muka datar

Flensa konvensional yang diproduksi dengan dimensi ASME B16.5 biasanya memiliki tekanan ledakan tidak melebihi 15MPa. Flensa muka datar sme b16.5 dari Longan, dengan tetap mempertahankan antarmuka pemasangan Kelas 150–2500 standar dan permukaan penyegelan seluruh muka, menghasilkan bantalan tekanan yang lebih tinggi melalui optimalisasi struktur internal: jaringan sarang lebah bionik (kekakuan lentur meningkat sebesar 65%), baja karbon tinggi yang dipadamkan secara gradien (energi tumbukan 89J pada -70°C), dan cincin penguat paduan titanium yang tertanam di leher (hasil 1.250MPa). Tekanan semburan DN300 yang terukur mencapai 42MPa. Semua produk berada di bawah kendali kualitas proses penuh di pabrik internal Longan dan telah memperoleh sertifikasi API 6A PSL 3G.

Jenis Produk dan Aplikasi

flensa muka datar sme b16.5 adalah flensa permukaan penyegelan seluruh muka (FF) yang diproduksi sesuai standar ASME B16.5. Ini digunakan dalam sistem perpipaan yang memerlukan sambungan gasket kontak penuh, dan cocok untuk pipa berdiameter besar bertekanan rendah, sambungan flensa besi cor, dan aplikasi yang memerlukan distribusi tegangan gasket yang seragam. Melalui struktur perkuatan internal, produk ini juga dapat digunakan dalam skenario tekanan ultra-tinggi (seperti outlet pompa rekahan gas serpih dan peralatan kepala sumur pengeboran laut dalam), dengan tetap mempertahankan dimensi antarmuka standar agar dapat dipertukarkan dengan flensa konvensional pada saluran pipa yang ada.

Nilai Jual Inti

1. Antarmuka standar, bantalan tekanan lebih tinggi:Sesuai dengan dimensi pemasangan ASME B16.5, tekanan ledakan DN300 terukur 42MPa, lebih tinggi dari flensa standar konvensional (≤15MPa).
2. Peningkatan kekuatan lentur sebesar 65%:Struktur sarang lebah bionik meningkatkan kekakuan flensa, cocok untuk lingkungan getar atau penurunan pondasi.
3. Indikasi keausan visual dan retensi preload:Permukaan penyegelan tertanam dengan lapisan indikator nano-zirkonia, yang berubah warna ketika ketebalannya kurang dari 0,1 mm. Desain lubang baut berbentuk kerucut ganda membatasi redaman beban awal di bawah fluktuasi tekanan 35MPa hingga ≤5% (struktur konvensional ≥20%).
4. Performa lingkungan ekstrem:-70°C energi tumbukan 89J; Laju korosi setara laut dalam 5.000 m 0,03 mm/tahun; kedalaman kerusakan permukaan penyegelan ≤8μm setelah abrasi pasir dan debu 120m/s.
5. Biaya siklus hidup penuh:total biaya 30 tahun $6.200 (konvensional $18.500); frekuensi pemeliharaan tahunan 0,7 kali (konvensional 3,2 kali); waktu penggantian tunggal 2,5 jam (konvensional 8 jam).

Spesifikasi Teknis

Barang	Parameter
Dasar standar	ASME B16.5 (dimensi, toleransi, peringkat tekanan-suhu)
Menyegel tipe wajah	Wajah penuh (FF)
Kelas tekanan	Kelas 150, 300, 400, 600, 900, 1500, 2500
Kisaran ukuran	NPS 1/2" hingga 24"
Bahan	Baja karbon tinggi yang dipadamkan secara gradien (baja tahan karat dapat disesuaikan)
Penguatan batin	Cincin penguat paduan titanium (hasil 1.250MPa), rusuk radial (konsentrasi tegangan berkurang 48%)
Tekanan ledakan DN300	42MPa (konvensional ≤15MPa)
Kehidupan kelelahan siklik	20.000 siklus @35MPa (konvensional 5.000 siklus @25MPa)
Deformasi aksial @35MPa	0,6 mm (konvensional 1,8 mm)
Tingkat kebocoran penyegelan (ketidaksejajaran 15°)	≤10⁻⁵ mbar·L/s (konvensional >10⁻³)
Dampak suhu rendah (-70°C)	89J (standar nasional ≥34J)
Korosi laut dalam (5.000m)	0,03mm/tahun (setara 30 tahun)
Abrasi pasir dan debu (120m/s)	Kedalaman kerusakan permukaan penyegelan ≤8μm (10.000 jam)
Fitur tambahan	Lapisan indikator keausan nano-zirkonia, lubang baut berbentuk kerucut ganda

Sertifikasi dan Penjaminan Mutu

● API 6A PSL 3G:Berlaku untuk skenario tekanan ultra-tinggi dengan media gas, yang memerlukan pengujian pneumatik (tekanan terukur 1,5 kali lipat) dan pengujian non-destruktif dan ketertelusuran material yang lebih ketat.
● Kontrol kualitas pabrik:Pabrik internal Longan menerapkan manajemen kualitas proses penuh mulai dari inspeksi masuk bahan mentah (analisis spektral, pengambilan sampel mekanis) hingga produk jadi keluar (inspeksi dimensi 100%, pengujian partikel magnetik 10%, pengambilan sampel tekanan ledakan batch).
● Ketertelusuran:Setiap flensa dilengkapi dengan sertifikat bahan yang dapat dilacak, catatan kurva perlakuan panas, laporan inspeksi dimensi, dan laporan pengujian hidrostatis/pneumatik, tersedia online melalui nomor seri.

Sorotan Diferensiasi

Dibandingkan dengan flensa wajah penuh ASME B16.5 lainnya di pasaran, fitur flensa wajah datar sme b16.5 Longan:

●Mencapai tekanan ledakan yang lebih tinggi (42MPa) dalam dimensi standar tanpa menambah ketebalan flensa atau mengubah tata letak lubang baut.
●Mengintegrasikan cincin penguat leher paduan titanium dan proses pendinginan gradien, menyeimbangkan kapasitas beban dan ketangguhan suhu rendah.
●Permukaan penyegelan tertanam dengan lapisan indikator keausan untuk inspeksi visual kondisi penyegelan.
●Mempertahankan tingkat kebocoran penyegelan ≤10⁻⁵ mbar·L/s dalam kondisi misalignment 15°.

Kustomisasi dan Proses

Opsi penyesuaian:

●Ukuran non-standar dan peringkat tekanan khusus (diperlukan gambar atau persyaratan teknis)
●Bahan berbeda: baja tahan karat 304/316L, baja tahan karat dupleks, dll.
●Pelabelan pribadi: penandaan laser, kemasan khusus

Alur proses inti:

1.Penempaan: penempaan mati presisi menggunakan bahan baku berkualitas tinggi dari Tsingshan Holding Group.
2.Pendinginan gradien: pendinginan terkontrol untuk membentuk permukaan dengan kekerasan tinggi dan inti dengan ketangguhan tinggi.
3.Pemesinan struktur sarang lebah: pemesinan CNC dari kisi-kisi heksagonal internal.
4.Pemasangan cincin titanium: pemasangan interferensi untuk memastikan tidak ada pergerakan relatif antara cincin dan bahan dasar.
5.Penyelesaian permukaan penyegelan: pembubutan CNC, kekasaran permukaan Ra ≤3,2μm.
6.Inspeksi dan pengujian penuh: dimensi, partikel magnetik, hidrostatik/pneumatik, pengambilan sampel ledakan.

Dukungan Sampel dan Pengujian

● Sampel gratis:Pembeli internasional dapat mengajukan satu sampel gratis (biaya sampel dapat dikembalikan, pengiriman ditanggung oleh pembeli) untuk pengujian instalasi dan verifikasi kinerja.
● Pengujian yang disaksikan di lokasi:Pabrik ini dilengkapi dengan mesin uji tekanan seberat 3000 ton, meja uji kelelahan siklik, alat uji dampak suhu rendah -80°C, dan ruang simulasi korosi laut dalam. Pelanggan dapat menyaksikan ledakan, kelelahan, atau uji lingkungan ekstrem di lokasi.
● Pengujian pihak ketiga:SGS, BV, TÜV dapat ditugaskan untuk komposisi kimia, sifat mekanik, pengujian non-destruktif, dan pengujian tekanan; laporan dikirimkan bersama barang.
● Masa garansi:18 bulan (sejak tanggal pengiriman), penggantian gratis untuk cacat produksi.

Perbandingan Kinerja: Persyaratan Standar vs Kelengkeng Diukur

Barang	Persyaratan standar ASME B16.5 / flensa konvensional	Kelengkeng sme b16.5 flensa muka datar	Perbandingan
Tekanan ledakan DN300	≤15MPa	42MPa	Lebih tinggi dari konvensional
Kehidupan kelelahan siklik	5.000 siklus @ 25MPa	20.000 siklus @ 35MPa	Hidup lebih lama
Deformasi aksial @35MPa	1.8mm	0.6mm	Lebih sedikit deformasi
Tingkat kebocoran misalignment 15°	>10⁻³ mbar·L/dtk	≤10⁻⁵ mbar·L/dtk	Kebocoran lebih rendah
-70°C energi tumbukan	≥34J (standar nasional)	89J	Ketangguhan yang lebih tinggi
Laju korosi laut dalam selama 30 tahun	kira-kira. 0,5mm/tahun (baja karbon)	0,03mm/tahun	Korosi lebih lambat

Tindakan Pencegahan Instalasi

flensa muka datar SME b16.5 memiliki desain permukaan penyegelan seluruh muka. Pemasangan yang benar sangat penting untuk memastikan kinerja penyegelan. Harap perhatikan poin-poin berikut:

1. Pemilihan paking:Harus menggunakan gasket full face yang menutupi seluruh permukaan penyegelan flensa dan memiliki lubang baut. Jangan gunakan gasket muka terangkat atau gasket RF standar.
2. Pencocokan flensa:Flensa muka penuh tidak boleh langsung dibaut ke flensa muka terangkat. Jika pipa berisi flensa muka terangkat, flensa tersebut harus diganti dengan flensa muka penuh atau adaptor.
3. Pengencangan baut:Dengan desain lubang baut berbentuk kerucut ganda, kunci torsi hidraulik direkomendasikan untuk pramuat seragam pola silang tiga langkah. Preload target dihitung berdasarkan peringkat tekanan dan spesifikasi baut; lihat standar ASME PCC-1 atau konsultasikan dengan tim teknis Longan.
4. Urutan pramuat:Kencangkan terlebih dahulu semua baut hingga 30% dari torsi target, lalu hingga 70%, dan terakhir hingga 100%. Kencangkan kembali setelah 24 jam pengoperasian.
5. Menyegel pelindung wajah:Periksa permukaan segel dari goresan atau benda asing sebelum pemasangan. Lapisan indikator keausan nano-zirkonia adalah lapisan tipis yang tertanam; jangan bersihkan dengan pengikis logam selama pemasangan.
6. Penjajaran lubang baut:Desain lubang berbentuk kerucut ganda membantu penyelarasan sendiri, tetapi sebelum pemasangan pastikan bahwa lubang baut kedua flensa sejajar dalam deviasi 1 mm.
7. Penjajaran pipa:Meskipun flensa seluruh muka memiliki toleransi terhadap ketidaksejajaran, disarankan untuk mengontrol kesalahan penyelarasan pipa dalam 2mm/m untuk memastikan masa pakai penyegelan.

Pertanyaan Umum

Q: Apa perbedaannya dengan flensa ASME B16.5 konvensional?
J: Keduanya memiliki dimensi dan antarmuka yang identik dan dapat dipertukarkan secara langsung. Produk Longan menambahkan struktur sarang lebah, pendinginan gradien, dan cincin paduan titanium secara internal, sehingga mencapai tekanan ledakan terukur (42MPa) lebih tinggi dari persyaratan standar (≤15MPa).

T: Peringkat tekanan apa yang cocok untuknya?
J: Dimensi eksternal mematuhi ukuran pemasangan Kelas 150 hingga Kelas 2500, dan tekanan semburan yang diukur lebih tinggi dari persyaratan standar untuk peringkat yang sesuai. Cocok untuk proyek gas serpih dan laut dalam yang memerlukan margin keamanan lebih tinggi daripada flensa standar.

T: Apa yang harus diperhatikan saat instalasi?
J: Harus menggunakan paking seluruh muka dan tidak boleh langsung dibaut ke flensa muka yang terangkat. Disarankan untuk menggunakan lubang baut berbentuk kerucut ganda dengan kunci torsi dalam pola silang dalam tiga langkah, dan kencangkan kembali setelah 24 jam pengoperasian. Lihat "Tindakan Pencegahan Instalasi" di atas untuk langkah-langkah rinci.

T: Bagaimana kinerja tekanan dapat diverifikasi?
A: Longan menyambut pelanggan untuk menyaksikan uji kelelahan letupan atau siklik di pabrik. Catatan pengujian untuk setiap batch disimpan dan dapat ditanyakan berdasarkan nomor seri. Pengujian pihak ketiga oleh SGS, BV, dll., juga dapat diatur.

Ringkasan:Flensa muka datar sme b16.5 Longan mengikuti sistem dimensi standar internasional ASME B16.5 dan mengadopsi struktur sarang lebah bionik, proses pendinginan gradien, dan cincin penguat paduan titanium bawaan. Tekanan ledakan DN300 terukur 42MPa, dampak -70°C 89J, laju korosi laut dalam selama 30 tahun 0,03 mm/tahun. Lulus sertifikasi API 6A PSL 3G, cocok untuk ekstraksi gas serpih, pengeboran laut dalam, dan sistem pipa bertekanan sangat tinggi. Kirimkan kebutuhan Anda untuk mendapatkan sampel gratis dan saran teknis.
