Di fasilitas fabrikasi semikonduktor, kemurnian gas dan bahan kimia yang digunakan dalam proses manufaktur diukur dalam bagian per triliun. Satu partikel debu, sedikit kelembapan, atau kebocoran mikroskopis dapat merusak keseluruhan wafer. Sistem perpipaan yang mengangkut gas dan bahan kimia ultra murni ini termasuk yang paling banyak diminati di industri mana pun. Setiap komponen—setiap katup, setiap fitting, setiap flensa—harus memenuhi standar kebersihan, kemurnian material, dan anti bocor. Flensa Berulir adalah salah satu komponen penting dalam jalur dengan kemurnian tinggi ini. Ini menyediakan sarana untuk menghubungkan pipa, katup, dan peralatan dengan tetap menjaga integritas lingkungan ultra-murni.
Pertanyaan tentang bagaimana Flensa Berulir melayani jalur semikonduktor dengan kemurnian tinggi adalah pertanyaan tentang desain, material, dan presisi produksi. Flensa harus terbuat dari baja tahan karat dengan kemurnian tinggi, biasanya VAR 316L atau 316L, yang tahan terhadap korosi dan meminimalkan pelepasan gas. Itu harus memiliki permukaan akhir yang halus dan pasif yang mencegah adhesi partikel dan meningkatkan kebersihan. Itu harus dikerjakan dengan toleransi yang tepat untuk memastikan segel kedap bocor. Dan itu harus dibersihkan dan dikemas secara menyeluruh untuk mencegah kontaminasi selama pemasangan. Artikel ini akan membahas peran Flensa Berulir dalam jalur semikonduktor dengan kemurnian tinggi, yang mencakup persyaratan material, fitur desain, proses manufaktur, dan langkah-langkah pengendalian kualitas yang memastikan kinerja. Kami juga akan memberikan spesifikasi rinci untuk kamiFlensa Berulirdari pabrik kami di Wenzhou Longan Flange Co., Ltd.

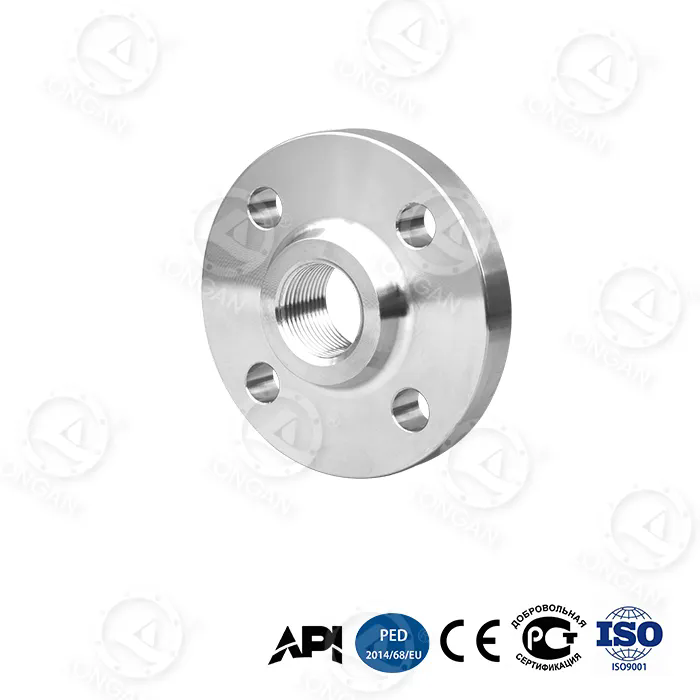

Flensa Berulir adalah jenis flensa yang dipasang pada pipa melalui sambungan berulir. Flensa memiliki lubang berulir yang cocok dengan ulir luar pada ujung pipa. Flensa disekrup ke pipa dan kemudian biasanya diamankan dengan las segel atau las belakang untuk mencegah kebocoran dan untuk memberikan integritas struktural. Flensa berulir digunakan dalam berbagai sistem perpipaan, tetapi flensa ini sangat berguna dalam fasilitas semikonduktor karena memudahkan perakitan dan pembongkaran di ruang sempit. Berbeda dengan flensa las yang memerlukan peralatan las dan tukang las terampil, flensa berulir dapat dipasang dengan peralatan sederhana. Hal ini menjadikannya ideal untuk aplikasi dimana ruang terbatas atau dimana sistem perpipaan mungkin perlu dimodifikasi. Tabel di bawah ini merangkum aplikasi umum flensa berulir pada fasilitas semikonduktor.
| Aplikasi | Keterangan | Persyaratan Utama |
| Pengiriman Gas Massal | Transportasi nitrogen, argon, hidrogen, dan oksigen | Kemurnian tinggi, kedap bocor |
| Jalur Gas Khusus | Transportasi silan, amonia, dan gas proses lainnya | Ketahanan korosi, kebersihan |
| Pengiriman Bahan Kimia | Transportasi asam, basa, dan pelarut | Kompatibilitas kimia, kemurnian tinggi |
| Garis Knalpot | Transportasi gas buang dari alat proses | Ketahanan korosi, kedap bocor |
| Saluran Air Pendingin | Transportasi air pendingin untuk peralatan | Ketahanan korosi, keandalan |
PadaWenzhou Longan Flange Co., Ltd., pabrik kami mengkhususkan diri dalam pembuatan Flensa Berulir dengan kemurnian tinggi untuk industri semikonduktor. Kami memiliki pengalaman luas dalam memproduksi flensa yang memenuhi persyaratan ketat dari pasar yang menuntut ini. Tim teknik kami bekerja sama dengan pelanggan kami untuk memahami kebutuhan spesifik mereka dan memberikan solusi flensa yang optimal.
Kemurnian bahan yang digunakan dalam Flensa Berulir sangat penting untuk menjaga kemurnian gas atau bahan kimia yang mengalir melalui saluran. Bahkan sejumlah kecil pengotor dalam logam dapat larut ke dalam aliran proses, mengkontaminasi produk dan mengurangi hasil. Bahan yang paling umum untuk flensa semikonduktor dengan kemurnian tinggi adalah baja tahan karat 316L, yang mengandung karbon rendah dan molibdenum untuk meningkatkan ketahanan terhadap korosi. Untuk persyaratan kemurnian yang lebih tinggi lagi, baja 316L VAR (vacuum arc remelted) digunakan. Baja VAR memiliki tingkat inklusi dan elemen jejak yang lebih rendah, sehingga lebih bersih dan lebih tahan terhadap pelepasan gas. Tabel di bawah ini membandingkan komposisi dan sifat baja tahan karat standar 316L dan 316L VAR.
| Elemen / Properti | Baja Tahan Karat 316L | Baja Tahan Karat VAR 316L |
| Karbon (C) maks | 0,03% | 0,03% |
| Kromium (Cr) | 16 - 18% | 16 - 18% |
| Nikel (Ni) | 10 - 14% | 10 - 14% |
| Molibdenum (Mo) | 2 - 3% | 2 - 3% |
| Inklusi | Tingkat standar | Sangat rendah |
| Tingkat Pelepasan Gas | Standar | Rendah |
| Ketahanan Korosi | Bagus | Bagus sekali |
| Biaya | Lebih rendah | Lebih tinggi |
Di pabrik kami, kami mendapatkan bahan mentah dari pemasok bersertifikat yang berspesialisasi dalam baja tahan karat dengan kemurnian tinggi. Kami memverifikasi komposisi setiap batch baja menggunakan analisis spektroskopi untuk memastikan komposisi tersebut memenuhi spesifikasi kami. Kami juga melakukan langkah pembersihan dan pasivasi tambahan untuk menghilangkan kontaminasi permukaan. Tujuan kami adalah menyediakan Flensa Berulir yang semurni garis yang dilayaninya.
Permukaan akhir Flange Berulir merupakan faktor penting dalam aplikasi semikonduktor dengan kemurnian tinggi. Permukaan yang kasar dapat memerangkap partikel, kelembapan, dan mikroorganisme, yang kemudian dapat dilepaskan ke dalam aliran proses. Sebaliknya, permukaan yang halus lebih mudah dibersihkan dan kecil kemungkinannya menampung kontaminan. Permukaan akhir biasanya diukur dalam Ra (kekasaran rata-rata aritmatika) atau RMS (kekasaran rata-rata akar kuadrat). Untuk aplikasi semikonduktor, permukaan akhir harus Ra 0,4 µm atau lebih baik. Untuk aplikasi yang paling kritis, seperti saluran gas dengan kemurnian sangat tinggi, mungkin diperlukan penyelesaian permukaan Ra 0,25 µm atau lebih baik. Tabel di bawah ini merangkum persyaratan penyelesaian permukaan untuk berbagai aplikasi semikonduktor.
| Aplikasi | Permukaan Selesai (Ra) | Metode Pembersihan | Penggunaan Khas |
| Kemurnian Tinggi Umum | 0,4 mikron | Pemolesan mekanis | Saluran gas massal |
| Kemurnian Sangat Tinggi | 0,25 mikron | Pemolesan listrik | Saluran gas khusus |
| Proses Kritis | 0,13 mikron | Elektropolishing + pasivasi | Proses saluran gas |
| Pengiriman Bahan Kimia | 0,25 - 0,4 mikron | Pemolesan listrik | Garis asam dan pelarut |
Di Wenzhou Longan Flange Co., Ltd., pabrik kami menggunakan teknik pemesinan dan pemolesan canggih untuk mencapai permukaan akhir yang diperlukan. Kami menggunakan mesin bubut CNC dengan perkakas berlian untuk menghasilkan permukaan halus pada permukaan flensa dan lubang. Untuk persyaratan kemurnian yang lebih tinggi, kami menawarkan pemolesan elektro, yang menghilangkan lapisan tipis material dari permukaan dan menghasilkan hasil akhir seperti cermin. Elektropolishing juga meningkatkan ketahanan korosi pada baja tahan karat dengan memperkaya kandungan kromium di permukaan. Tim kendali mutu kami mengukur permukaan akhir setiap flensa menggunakan profilometer untuk memastikan memenuhi persyaratan yang ditentukan.
Segel anti bocor sangat penting untuk setiap komponen dalam jalur semikonduktor dengan kemurnian tinggi. Bahkan kebocoran mikroskopis pun dapat menyebabkan uap air atau oksigen masuk ke sistem, mengkontaminasi gas proses dan mengurangi hasil. Flensa Berulir harus dirancang untuk memberikan segel yang andal di bawah tekanan pengoperasian dan suhu sistem. Fitur desain utama yang memastikan segel anti bocor adalah desain muka flensa, paking, dan desain ulir. Muka flensa biasanya berupa muka terangkat atau muka datar dengan alur konsentris. Gasket biasanya berupa cincin logam atau elastomer yang dikompresi di antara permukaan flensa. Desain ulir biasanya berupa ulir meruncing atau paralel yang memberikan kesesuaian yang rapat antara flensa dan pipa. Tabel di bawah ini merangkum fitur desain dan fungsinya.
| Fitur Desain | Fungsi | Spesifikasi Khas |
| Wajah Flensa | Menyediakan permukaan penyegelan | Wajah terangkat, wajah datar, atau beralur |
| Paking | Dikompresi di antara permukaan untuk menutup | Cincin logam atau elastomer |
| Benang | Menghubungkan flensa ke pipa | NPT, BSPT, atau metrik paralel |
| Las Segel | Memberikan segel primer dan integritas struktural | Las penetrasi penuh |
| Lubang Baut | Kompres pakingnya | Jarak dan diameter yang tepat |
Di pabrik kami, kami merancang Flensa Berulir untuk memberikan segel anti bocor dalam aplikasi semikonduktor yang paling menuntut. Kami menggunakan pemesinan presisi untuk memastikan permukaan flensa rata dan sejajar, serta posisi lubang baut dengan benar. Kami juga menawarkan berbagai opsi paking untuk memenuhi kebutuhan proses yang berbeda. Tim kontrol kualitas kami melakukan uji tekanan pada setiap rakitan flensa untuk memverifikasi kedap bocornya sebelum dikirim.
Pembersihan dan pengemasan Flange Berulir untuk penggunaan semikonduktor sama pentingnya dengan desain dan manufaktur. Flensa yang diproduksi dengan sempurna masih dapat mencemari jalur proses jika tidak dibersihkan dan dikemas dengan benar. Proses pembersihan flensa tingkat semikonduktor biasanya melibatkan beberapa langkah: degreasing, pengawetan, pasivasi, dan pembilasan dengan air ultra murni. Degreasing menghilangkan minyak dan lemak dari operasi pemesinan. Pengawetan menghilangkan kerak dan lapisan oksida. Pasifasi meningkatkan lapisan oksida kromium di permukaan, yang meningkatkan ketahanan terhadap korosi. Membilas dengan air ultra murni menghilangkan kontaminan yang tersisa. Flensa yang sudah dibersihkan kemudian dikeringkan dan dikemas dalam lingkungan ruang bersih. Tabel di bawah ini merangkum proses pembersihan dan pengemasan.
| Melangkah | Tujuan | Metode Khas |
| Degreasing | Hapus minyak dan lemak | Pembersihan dengan pelarut atau basa |
| pengawetan | Hapus kerak dan oksida | Mandi asam (nitrat + hidrofluorik) |
| Pasifasi | Meningkatkan lapisan kromium oksida | Mandi asam nitrat |
| Membilas | Hapus residu asam | Air ultra murni (18 MΩ·cm) |
| Pengeringan | Hilangkan kelembapan | Nitrogen dikeringkan atau dikeringkan dengan vakum |
| Kemasan | Cegah kontaminasi selama pengangkutan | Pengantongan ruang bersih (Kelas 100 atau lebih baik) |
Di Wenzhou Longan Flange Co., Ltd., pabrik kami memiliki ruang bersih khusus untuk pembersihan akhir dan pengemasan Flensa Berulir tingkat semikonduktor kami. Kami menggunakan air ultra murni dengan resistivitas 18 MΩ·cm untuk memastikan tidak ada kontaminan ionik yang tertinggal di permukaan. Kami juga melakukan penghitungan partikel pada produk akhir untuk memverifikasi bahwa produk tersebut memenuhi persyaratan kebersihan pelanggan kami. Kemasan kami dirancang untuk mencegah kontaminasi selama pengangkutan dan penyimpanan, dan dapat dibuka di lingkungan ruang bersih tanpa menimbulkan partikel.
Spesifikasi utama untuk Flensa Berulir tingkat semikonduktor mencakup ukuran, tingkat tekanan, bahan, permukaan akhir, jenis benang, dan tingkat kebersihan. Tabel di bawah ini memberikan ringkasan spesifikasi umum untuk Flensa Berulir tingkat semikonduktor kami.
| Spesifikasi | Jangkauan | Catatan |
| Ukuran | 1/4" - 4" | Tersedia ukuran metrik |
| Peringkat Tekanan | Kelas 150 - Kelas 600 | Tersedia peringkat yang lebih tinggi |
| Bahan | 316L, 316L VAR | Bersertifikat ASTM A182 |
| Permukaan Selesai | Ra 0,4 mikron - 0,13 mikron | Dipoles secara elektro untuk aplikasi kritis |
| Jenis Benang | NPT, BSPT, Metrik | Dipilih berdasarkan sistem perpipaan |
| Tingkat Kebersihan | Kamar bersih kelas 100 | Jumlah partikel diverifikasi |
| Kemasan | Tas ruang bersih | Kantong ganda untuk perlindungan |
| Sertifikasi | Sertifikat bahan, sertifikat kebersihan | Ketertelusuran ke nomor panas |
Di pabrik kami, kami memproduksi Flensa Berulir untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan ukuran, bahan, permukaan akhir, dan jenis benang untuk memenuhi kebutuhan spesifik Anda. Sistem kendali mutu kami mencakup pemeriksaan dimensi, sertifikasi material, pengukuran permukaan akhir, dan verifikasi kebersihan untuk memastikan bahwa setiap flensa memenuhi standar tinggi kami.
Pertanyaan 1: Apa perbedaan antara flensa berulir dan flensa las?
Jawaban: Flensa Berulir dipasang ke pipa dengan mengencangkannya ke ulir luar pipa. Flensa yang dilas dipasang dengan mengelasnya ke pipa. Flensa berulir lebih mudah dipasang dan dilepas, menjadikannya ideal untuk aplikasi dengan ruang terbatas atau di mana sistem perpipaan mungkin perlu dimodifikasi. Flensa yang dilas memberikan sambungan yang lebih kuat dan anti bocor serta lebih disukai untuk aplikasi bertekanan tinggi atau bersuhu tinggi. Dalam fasilitas semikonduktor, flensa berulir sering digunakan untuk saluran yang lebih kecil, sedangkan flensa las digunakan untuk saluran yang lebih besar dan lebih kritis.
Pertanyaan 2: Mengapa baja tahan karat 316L VAR lebih disukai untuk flensa semikonduktor?
Jawaban: Baja tahan karat 316L VAR (vacuum arc remelted) lebih disukai untuk flensa semikonduktor karena memiliki tingkat inklusi dan elemen jejak yang lebih rendah daripada baja standar 316L. Hal ini membuatnya lebih bersih, lebih tahan terhadap korosi, dan tidak mudah mengeluarkan gas. Pelepasan gas adalah pelepasan gas yang terperangkap dari material, yang dapat mencemari aliran proses. Baja VAR diproduksi dengan melebur baja dalam ruang hampa, yang menghilangkan gas terlarut dan kotoran yang mudah menguap.
Pertanyaan 3: Apa itu pemolesan listrik dan mengapa penting untuk flensa semikonduktor?
Jawaban: Electropolishing adalah proses elektrokimia yang menghilangkan lapisan tipis material dari permukaan bagian logam. Ini digunakan untuk memperbaiki permukaan akhir, meningkatkan ketahanan terhadap korosi, dan menghilangkan kontaminan. Untuk flensa semikonduktor, pemolesan elektro penting karena menghasilkan permukaan pasif yang halus yang mudah dibersihkan dan tahan terhadap adhesi partikel. Permukaan yang halus juga mengurangi luas permukaan yang tersedia untuk pembuangan gas, sehingga meningkatkan kemurnian aliran proses.
Pertanyaan 4: Bagaimana cara memverifikasi kebersihan flensa berulir?
Jawaban: Kebersihan Flensa Berulir dapat diverifikasi dengan beberapa metode, termasuk inspeksi visual, analisis jumlah partikel, dan analisis permukaan. Inspeksi visual di bawah mikroskop dapat mengungkap partikel besar dan cacat permukaan. Analisis jumlah partikel melibatkan membilas flensa dengan air ultra murni dan menghitung partikel dalam air bilasan. Teknik analisis permukaan, seperti spektroskopi fotoelektron sinar-X (XPS), dapat mendeteksi jejak kontaminan di permukaan. Di Wenzhou Longan Flange Co., Ltd., kami menggunakan kombinasi metode ini untuk memverifikasi kebersihan flensa kami.
Pertanyaan 5: Dapatkah flensa berulir digunakan pada saluran gas dengan kemurnian sangat tinggi?
Jawaban: Ya, flensa berulir dapat digunakan pada saluran gas dengan kemurnian sangat tinggi, asalkan dibuat dengan spesifikasi yang sesuai. Flensa harus terbuat dari bahan dengan kemurnian tinggi, seperti baja tahan karat 316L VAR, dan harus memiliki permukaan akhir yang halus dan dipoles secara elektro. Benangnya harus tepat dan permukaan flensa harus rata dan sejajar. Flensa juga harus dibersihkan secara menyeluruh dan dikemas di ruang bersih. Jika kondisi ini terpenuhi, flensa berulir dapat memberikan layanan yang andal dan anti bocor pada saluran gas dengan kemurnian sangat tinggi.
Flensa Berulir memainkan peran penting dalam jalur semikonduktor dengan kemurnian tinggi. Ini memberikan koneksi yang andal dan anti bocor yang menjaga kemurnian gas dan bahan kimia yang mengalir melalui sistem. Kinerjanya bergantung pada bahan, desain, presisi pembuatan, dan kebersihan produk akhir. Di Wenzhou Longan Flange Co., Ltd., pabrik kami memiliki keahlian dan peralatan untuk memproduksi Flensa Berulir dengan kemurnian tinggi yang memenuhi persyaratan paling menuntut dalam industri semikonduktor. Kami menggunakan baja tahan karat 316L dan 316L VAR bersertifikat, permesinan presisi, pemolesan listrik, dan pengemasan ruang bersih untuk memastikan bahwa setiap flensa yang kami produksi siap digunakan dalam aplikasi paling kritis.
Baik Anda sedang membangun pabrik semikonduktor baru atau mempertahankan pabrik yang sudah ada, kami mengundang Anda untuk menghubungi kami guna mendiskusikan persyaratan Flensa Berulir Anda. Kami dapat menyediakan sampel, data teknis, dan solusi khusus. Komitmen kami terhadap kualitas dan kepuasan pelanggan telah menjadikan kami mitra terpercaya bagi produsen semikonduktor di seluruh dunia.
Hubungi Wenzhou Longan Flange Co., Ltd. hari iniuntuk mendiskusikan persyaratan Flensa Berulir dengan kemurnian tinggi dan mengetahui bagaimana produk kami dapat meningkatkan keandalan dan kemurnian jalur semikonduktor Anda.
