Di pabrik petrokimia, sambungan flensa datar yang dibaut harus berisi cairan proses dengan tekanan melebihi 100 bar dan suhu melebihi 400°C. Segel dibuat bukan oleh satu komponen, namun oleh suatu sistem: permukaan flensa, paking, dan baut. Saat baut dikencangkan, baut menghasilkan gaya penjepit yang menekan paking di antara permukaan flensa. Gasket, pada gilirannya, mengubah bentuk dan mengisi ketidakteraturan mikroskopis pada permukaan flensa, menciptakan penghalang yang mencegah kebocoran. Hal ini tampaknya cukup sederhana. Namun kebocoran flensa adalah salah satu penyebab paling umum kecelakaan industri dan kerugian produksi. Alasannya adalah untuk mencapai seal yang andal memerlukan keseimbangan yang tepat antara beban baut, kompresi gasket, dan kekakuan flensa—keseimbangan yang mudah terganggu oleh pemasangan yang tidak tepat, torsi baut yang salah, atau kualitas permukaan flensa yang buruk.
Pertanyaan tentang bagaimana aflensa datarOleh karena itu, mencapai penyegelan yang andal dengan baut bukan sekadar soal mengencangkan baut hingga kencang. Ini adalah masalah rekayasa. Beban baut harus cukup untuk menekan paking hingga dapat menyegel, namun tidak terlalu tinggi sehingga dapat meremukkan paking atau melepaskan baut. Permukaan flensa harus rata dan cukup halus agar paking dapat menyesuaikan diri, tetapi tidak terlalu halus sehingga paking tidak dapat digenggam. Baut harus dikencangkan dalam urutan tertentu untuk memastikan distribusi beban yang merata. Dan seluruh rakitan harus dirancang untuk menahan tekanan pengoperasian, suhu, dan siklus termal tanpa kehilangan kekuatan penyegelannya. Artikel ini akan membahas masing-masing faktor ini secara teknis, memberikan pemahaman komprehensif tentang penyegelan flensa datar yang dibaut untuk insinyur, profesional pemeliharaan, dan spesialis pengadaan. PadaWenzhou Longan Flange Co., Ltd., pabrik kami telah memproduksi flensa datar selama lebih dari dua dekade, dan kami telah mengembangkan pemahaman mendalam tentang faktor-faktor yang menentukan keandalan penyegelan.

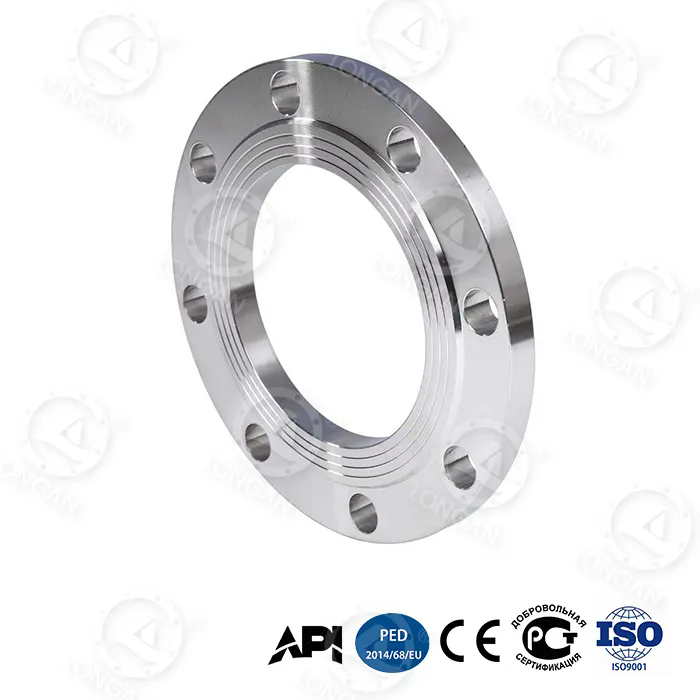

Untuk memahami bagaimana flensa datar menghasilkan penyegelan yang andal, pertama-tama kita harus memahami mekanisme sambungan baut. Jika suatu baut dikencangkan, maka baut tersebut akan meregang secara elastis. Baut berfungsi seperti pegas, dan tegangan pada baut menciptakan gaya penjepit yang menarik kedua permukaan flensa menjadi satu. Gaya penjepitan ini disalurkan melalui permukaan flensa ke paking. Gasket, yang terbuat dari bahan yang lebih lembut dari flensa, dikompresi. Saat dikompres, ia mengalir ke lembah mikroskopis dan menggores permukaan flensa, menciptakan jalur berliku-liku yang tidak mudah ditembus oleh cairan bertekanan. Penyegelan dicapai ketika paking dikompresi cukup untuk mengisi ketidakteraturan ini dan ketika tegangan kompresi sisa pada paking lebih besar dari tekanan internal fluida.
Prinsip utamanya adalah paking harus dijaga dalam keadaan kompresi sepanjang masa pakai sambungan. Jika tekanan kompresi turun di bawah tingkat kritis, segel akan bocor. Tegangan kompresi dapat turun karena beberapa alasan. Gasket dapat mengendur (merayap) seiring berjalannya waktu, terutama pada suhu tinggi. Baut mungkin kehilangan tegangan karena relaksasi atau getaran. Permukaan flensa dapat terpisah karena pemuaian atau pembengkokan termal. Desain flensa datar harus mempertimbangkan semua faktor ini. Flensa yang lebih tebal dan kaku akan menahan tekukan dan mempertahankan tekanan kompresi yang lebih seragam pada paking. Jumlah baut kecil yang lebih banyak akan memberikan gaya penjepitan yang lebih seragam dibandingkan jumlah baut besar yang lebih sedikit. Dan bahan paking harus dipilih agar tahan terhadap relaksasi dan serangan bahan kimia.
Tabel berikut merangkum kekuatan dan faktor utama yang menentukan keandalan segel flensa datar yang dibaut.
| Faktor | Keterangan | Dampak pada Penyegelan |
| Ketegangan Baut | Regangan elastis baut ketika dikencangkan | Memberikan kekuatan penjepitan yang menekan paking |
| Kompresi Gasket | Deformasi paking di bawah beban baut | Mengisi ketidakteraturan permukaan dan menciptakan segel |
| Kekakuan Flange | Ketahanan flensa terhadap pembengkokan akibat beban baut | Memastikan kompresi gasket seragam di seluruh permukaan |
| Relaksasi Paking | Hilangnya tegangan kompresi seiring waktu | Mengurangi kekuatan penyegelan; harus diminimalkan |
| Efek Termal | Ekspansi diferensial baut, flensa, dan paking | Dapat menambah atau mengurangi beban baut |
| Tekanan Dalam | Gaya yang diberikan oleh fluida proses | Cenderung memisahkan flensa; harus dilawan dengan beban baut |
Di Wenzhou Longan Flange Co., Ltd., kami merancang flensa datar untuk mengoptimalkan faktor-faktor ini. Flensa kami dibuat dari baja berkualitas tinggi dan dikerjakan dengan dimensi yang presisi untuk memastikan kesesuaian dan distribusi beban yang tepat. Kami juga memberikan panduan teknis mengenai pemilihan baut, pemilihan gasket, dan prosedur pengencangan untuk membantu pelanggan kami mendapatkan seal yang andal dalam aplikasi spesifik mereka.
Beban baut adalah satu-satunya variabel terpenting dalam mencapai seal yang andal. Jika beban baut terlalu rendah, paking tidak akan cukup terkompresi untuk menyegel. Jika beban baut terlalu tinggi, paking bisa hancur, baut bisa lepas, atau flensa rusak. Beban target baut ditentukan oleh rekomendasi pabrikan gasket, yang menentukan tegangan kompresi minimum dan maksimum untuk material gasket. Tegangan ini kemudian diubah menjadi nilai torsi menggunakan gesekan ulir baut dan geometri sambungan. Hubungan torsi-ketegangan diberikan dengan rumus: T = K × D × F, dengan T adalah torsi, K adalah faktor mur (koefisien tak berdimensi yang memperhitungkan gesekan), D adalah diameter nominal baut, dan F adalah tegangan baut yang diinginkan.
Faktor kacang K adalah parameter penting namun sering disalahpahami. Hal ini tergantung pada pelumasan ulir, permukaan akhir baut dan mur, dan adanya lapisan apa pun. Nilai khas untuk K adalah 0,2 untuk baut baja yang dilumasi, namun dapat berkisar antara 0,1 hingga 0,3 tergantung pada kondisi. Artinya nilai torsi yang sama dapat menghasilkan tegangan baut yang bervariasi tiga kali lipat. Inilah sebabnya mengapa torsi saja bukan merupakan indikator beban baut yang dapat diandalkan. Untuk aplikasi kritis, para insinyur menggunakan metode yang lebih akurat seperti pengukuran perpanjangan baut atau indikator tegangan langsung. Tabel di bawah ini memberikan nilai torsi tipikal untuk ukuran baut umum dan bahan paking.
| Ukuran Baut | Jenis Gasket | Tegangan Baut Target (MPa) | Torsi yang Direkomendasikan (Nm) | Faktor Kacang (K) |
| M16 | Karet | 30 - 50 | 80 - 120 | 0.20 |
| M16 | PTFE | 40 - 60 | 100 - 150 | 0.20 |
| M20 | Luka Spiral | 60 - 80 | 200 - 280 | 0.18 |
| M24 | Luka Spiral | 60 - 80 | 350 - 480 | 0.18 |
| M24 | Berjaket Logam | 80 - 120 | 450 - 650 | 0.16 |
Di pabrik kami, kami memberi pelanggan kami spesifikasi torsi terperinci untuk setiap flensa datar yang kami produksi. Spesifikasi ini didasarkan pada dimensi flensa, ukuran dan bahan baut, jenis paking, dan kondisi pengoperasian. Kami juga merekomendasikan penggunaan kunci torsi yang telah dikalibrasi dan verifikasi tegangan baut menggunakan metode kedua, seperti mengukur pemanjangan baut dengan mikrometer atau menggunakan pengukur tegangan baut ultrasonik. Pendekatan ketat terhadap kontrol beban baut ini penting untuk mencapai penyegelan yang andal dalam aplikasi kritis.
Gasket adalah komponen yang benar-benar membuat segel pada sambungan flensa datar yang dibaut. Ini adalah bahan kompresibel yang terjepit di antara permukaan flensa. Gasket harus cukup lunak untuk menyesuaikan dengan ketidakteraturan permukaan permukaan flensa, namun cukup kuat untuk menahan tekanan internal dan serangan kimia dari cairan proses. Ia juga harus cukup tangguh untuk mempertahankan tegangan kompresinya seiring waktu dan dalam siklus termal. Tidak ada satu bahan paking yang cocok untuk semua aplikasi. Pemilihan bahan paking bergantung pada suhu, tekanan, dan persyaratan kompatibilitas kimia untuk aplikasi spesifik.
Bahan paking yang paling umum untuk flensa datar adalah karet, PTFE, luka spiral, dan jaket logam. Gasket karet digunakan dalam aplikasi bertekanan rendah dan bersuhu rendah, seperti saluran air dan udara. Gasket PTFE digunakan dalam aplikasi kimia yang memerlukan ketahanan terhadap cairan agresif. Gasket luka spiral digunakan dalam aplikasi bertekanan tinggi dan bersuhu tinggi, seperti saluran uap dan hidrokarbon. Gasket berjaket logam digunakan dalam aplikasi yang paling menuntut, yang memerlukan tingkat ketahanan suhu dan tekanan tertinggi. Tabel di bawah ini membandingkan sifat-sifat utama bahan paking ini.
| Bahan Paking | Suhu Maks (°C) | Tekanan Maks (bar) | Ketahanan Kimia | Aplikasi Khas |
| Karet (NBR) | 100 | 16 | Bagus (air, minyak) | Air, udara, uap bertekanan rendah |
| PTFE | 260 | 40 | Bagus sekali | Pemrosesan kimia, makanan |
| Luka Spiral | 500 | 100 | Sangat bagus | Uap, hidrokarbon, tekanan tinggi |
| Berjaket Logam | 600 | 150 | Bagus sekali | Suhu tinggi, tekanan tinggi |
Di Wenzhou Longan Flange Co., Ltd., kami tidak memproduksi gasket, namun kami bekerja sama dengan pelanggan untuk memastikan bahwa gasket yang mereka pilih kompatibel dengan flensa datar kami. Kami memberikan detail dimensi muka flensa, termasuk tinggi muka yang ditinggikan dan permukaan akhir, yang sangat penting untuk pemasangan gasket yang tepat. Kami juga memberikan panduan mengenai tegangan kompresi gasket dan torsi baut, berdasarkan rekomendasi pabrikan gasket. Sasaran kami adalah memastikan bahwa seluruh sistem sambungan baut—flensa, paking, dan baut—bekerja bersama untuk menghasilkan segel yang andal.
Permukaan akhir permukaan flensa merupakan parameter penting yang sering diabaikan. Gasket harus mampu menyesuaikan dengan ketidakteraturan permukaan permukaan flensa untuk membuat segel. Jika permukaannya terlalu kasar, paking mungkin tidak dapat mengisi lembah yang dalam, dan jalur kebocoran mungkin tetap ada. Jika permukaannya terlalu halus, paking mungkin tidak dapat mencengkeram permukaan, dan dapat tergelincir atau terekstrusi di bawah tekanan. Hasil akhir permukaan yang optimal adalah keseimbangan antara kedua ekstrem ini. Untuk sebagian besar bahan paking, direkomendasikan kekasaran permukaan Ra 3,2 hingga 6,3 mikrometer. Hal ini biasanya dicapai dengan mengerjakan permukaan flensa dengan pola alur bergerigi atau konsentris, yang dikenal sebagai penyelesaian "fonografik".
Hasil akhir fonografis ditentukan dalam standar seperti ASME B16.5 dan EN 1092-1. Hasil akhir dibuat dengan alat yang memotong alur spiral kontinu pada permukaan flensa. Kedalaman dan jarak alur dikontrol untuk mencapai kekasaran yang diinginkan. Pola alur menyediakan serangkaian punggung bukit dan lembah yang dapat digenggam oleh paking. Pegangan ini mencegah gasket tertiup angin akibat tekanan internal dan membantu menjaga segel di bawah siklus termal. Tabel di bawah ini memberikan hasil akhir permukaan yang direkomendasikan untuk berbagai bahan paking.
| Bahan Paking | Kekasaran Permukaan yang Direkomendasikan (Ra, µm) | Jenis Selesai |
| Karet | 3.2 - 6.3 | Fonografik (konsentris atau bergerigi) |
| PTFE | 1.6 - 3.2 | Fonografis atau halus |
| Luka Spiral | 3.2 - 6.3 | Fonografi |
| Berjaket Logam | 3.2 - 6.3 | Fonografi |
Di pabrik kami, kami mengerjakan semua permukaan flensa datar hingga permukaan akhir yang ditentukan menggunakan mesin bubut CNC dengan perkakas presisi. Kami memverifikasi permukaan akhir menggunakan profilometer dan mencatat hasilnya dalam dokumentasi kendali mutu kami. Hal ini memastikan bahwa setiap flensa datar yang kami produksi memberikan permukaan optimal untuk dudukan gasket. Kami juga menawarkan berbagai penyelesaian permukaan, termasuk penyelesaian halus, penyelesaian bergerigi, dan penyelesaian sambungan cincin, untuk memenuhi persyaratan berbagai jenis dan aplikasi paking.
Urutan pengencangan baut merupakan faktor penting lainnya dalam mencapai segel yang andal. Jika baut dikencangkan satu per satu secara acak, flensa akan terdistorsi dan kompresi paking menjadi tidak merata. Hal ini dapat menyebabkan kebocoran, meskipun nilai torsi akhir sudah benar. Prosedur yang benar adalah mengencangkan baut dengan pola bintang atau silang, dalam beberapa gerakan. Lintasan pertama harus berupa lintasan dengan torsi rendah (biasanya 30% dari torsi akhir) untuk memasang paking dan menyelaraskan flensa. Lintasan kedua harus berupa lintasan dengan torsi sedang (biasanya 60% dari torsi akhir). Umpan terakhir harus dilakukan dengan torsi penuh, sekali lagi dalam pola bintang. Pengencangan yang bertahap dan seragam ini memastikan bahwa paking dikompresi secara merata dan permukaan flensa tetap sejajar.
Jumlah lintasan dan nilai torsi spesifik bergantung pada ukuran flensa, jumlah baut, dan bahan paking. Untuk flensa besar dengan banyak baut, mungkin diperlukan tiga atau empat lintasan. Untuk flensa kecil, dua lintasan mungkin cukup. Tabel di bawah ini memberikan pedoman umum untuk urutan pengencangan baut.
| Ukuran Flensa | Jumlah Baut | Tiket Masuk yang Direkomendasikan | Pola Torsi |
| DN50 - DN100 | 4 - 8 | 2 | Pola bintang |
| DN150 - DN300 | 8 - 12 | 3 | Pola bintang |
| DN350 - DN600 | 12 - 20 | 3 - 4 | Pola bintang |
| > DN600 | > 20 | 4+ | Pola bintang, beberapa tahap |
Pengendalian mutu sangat penting untuk memastikan bahwa prosedur pengetatan telah dilakukan dengan benar. Setelah torsi terakhir berlalu, inspektur yang berkualifikasi harus memverifikasi torsi pada setiap baut menggunakan kunci momen yang dikalibrasi. Pemeriksa juga harus memeriksa celah antara permukaan flensa di beberapa titik di sekeliling keliling untuk memastikan bahwa flensa sejajar. Jika celahnya tidak rata, baut harus dilonggarkan dan prosedur pengencangan diulangi. Di Wenzhou Longan Flange Co., Ltd., kami memberi pelanggan kami petunjuk pemasangan terperinci dan spesifikasi torsi untuk setiap flensa datar yang kami produksi. Kami juga menawarkan pelatihan di lokasi dan dukungan teknis untuk membantu pelanggan kami mendapatkan segel yang andal dalam aplikasi penting mereka.
Pertanyaan 1: Berapa torsi baut yang benar untuk flensa datar?
Jawaban: Torsi baut yang benar bergantung pada ukuran baut, bahan baut, bahan paking, dan kondisi pengoperasian. Biasanya ditentukan oleh produsen paking atau dihitung menggunakan rumus T = K × D × F, dengan K adalah faktor mur, D adalah diameter baut, dan F adalah tegangan baut target. Kami memberikan spesifikasi torsi terperinci untuk setiap flensa datar yang kami produksi di Wenzhou Longan Flange Co., Ltd. Penting untuk menggunakan kunci momen yang dikalibrasi dan mengikuti urutan pengencangan yang disarankan.
Pertanyaan 2: Mengapa flensa datar saya bocor bahkan setelah saya mengencangkan baut hingga torsi yang ditentukan?
Jawaban: Ada beberapa kemungkinan penyebabnya. Gasket mungkin rusak atau bahannya salah. Permukaan flensa mungkin rusak atau permukaan akhir tidak tepat. Baut mungkin terkontaminasi atau tidak dilumasi dengan benar, sehingga menghasilkan faktor mur yang berbeda dari nilai yang diasumsikan. Flensanya mungkin tidak sejajar. Atau kondisi pengoperasian mungkin melebihi nilai tekanan atau suhu paking. Pemeriksaan menyeluruh terhadap semua komponen dan peninjauan prosedur pemasangan diperlukan untuk mengidentifikasi penyebab utama.
Pertanyaan 3: Apa perbedaan antara muka terangkat dan flensa muka datar?
Jawaban: Flensa datar muka terangkat memiliki cincin kecil yang terangkat di mukanya, sedangkan flensa muka datar mempunyai muka yang benar-benar rata. Permukaan yang terangkat dirancang untuk memusatkan beban baut pada paking, sehingga meningkatkan tegangan penyegelan. Flensa muka datar digunakan dengan gasket seluruh muka dan umum digunakan pada aplikasi tekanan rendah dan dengan flensa besi cor atau plastik. Pilihannya tergantung pada aplikasi dan flensa kawin.
Pertanyaan 4: Seberapa sering baut flensa datar harus dikencangkan kembali?
Jawaban: Baut flensa datar harus dikencangkan kembali setelah 24 jam pertama pengoperasian, terutama pada aplikasi suhu tinggi di mana pemuaian termal dan relaksasi paking dapat menyebabkan hilangnya beban baut. Setelah itu, pengetatan ulang biasanya dilakukan selama interval pemeliharaan terjadwal, seperti penghentian tahunan. Frekuensinya bergantung pada kekritisan aplikasi dan kondisi pengoperasian. Pemeriksaan rutin terhadap kebocoran juga disarankan.
Pertanyaan 5: Berapa tekanan maksimum yang dapat disegel oleh flensa datar?
Jawaban: Tekanan maksimum yang dapat disegel oleh flensa datar bergantung pada nilai flensa, bahan paking, dan beban baut. Misalnya, flensa datar Kelas 150 dengan paking luka spiral dapat menyegel hingga 20 bar pada suhu sekitar. Flensa Kelas 300 dapat menyegel hingga 50 bar. Tekanan yang lebih tinggi memerlukan peringkat flensa yang lebih tinggi dan bahan paking yang lebih kuat. Di pabrik kami, kami memproduksi flensa datar dalam berbagai kelas tekanan untuk memenuhi persyaratan aplikasi yang berbeda.
Mencapai segel yang andal dengan flensa datar yang dibaut merupakan tantangan rekayasa sistem. Hal ini memerlukan kombinasi yang tepat antara beban baut, kompresi gasket, kekakuan flensa, dan penyelesaian permukaan. Masing-masing faktor ini harus ditentukan dan dikontrol dengan cermat untuk memastikan bahwa paking tetap dalam kondisi kompresi sepanjang masa pakai sambungan. Beban baut harus cukup untuk menekan paking, tetapi tidak terlalu tinggi sehingga merusak paking atau flensa. Gasket harus kompatibel dengan fluida proses dan mampu menahan suhu dan tekanan pengoperasian. Permukaan flensa harus rata dan memiliki permukaan akhir yang benar agar paking dapat menyesuaikan dan mencengkeram. Dan baut harus dikencangkan dengan urutan yang benar untuk memastikan distribusi beban yang seragam. Di Wenzhou Longan Flange Co., Ltd., pabrik kami telah memproduksi flensa datar selama lebih dari dua dekade, dan kami telah mengembangkan pemahaman mendalam tentang faktor-faktor ini. Flensa kami dibuat secara presisi untuk memastikan kesesuaian dan distribusi beban yang tepat, dan kami menyediakan dukungan teknis yang dibutuhkan pelanggan untuk mendapatkan segel yang andal.
Baik Anda merancang sistem perpipaan baru atau memelihara sistem perpipaan yang sudah ada, kami mengundang Anda untuk menghubungi kami guna mendiskusikan persyaratan flensa datar Anda. Tim teknisi kami dapat membantu Anda memilih flensa yang tepat untuk aplikasi Anda, memberikan spesifikasi torsi, dan memberikan panduan mengenai pemilihan dan pemasangan gasket. Kami berkomitmen untuk menyediakan produk dengan kualitas terbaik dan layanan terbaik kepada pelanggan kami.
Hubungi Wenzhou Longan Flange Co., Ltd. hari iniuntuk mendiskusikan persyaratan flensa datar Anda dan mengetahui bagaimana produk kami dapat membantu Anda mencapai penyegelan yang andal dalam aplikasi penting Anda.
