Di instalasi pengolahan air di pinggiran Shanghai, kru pemeliharaan sedang mengganti bagian pipa baja galvanis. Pipa ini telah digunakan selama lebih dari satu dekade, dan lapisan galvanis telah melindunginya dari korosi. Kru perlu menghubungkan bagian baru ke sistem yang ada. Mereka memiliki dua pilihan: mengelas sambungan atau menggunakan flensa berulir. Pengelasan memerlukan penggilingan lapisan galvanis, yang akan membuat zona las rentan terhadap korosi. Hal ini juga memerlukan izin kerja panas dan peralatan khusus. Sebaliknya, flensa berulir dapat dipasang dengan perkakas tangan sederhana, tanpa merusak lapisan pelindung, dan tanpa memerlukan pekerjaan panas. Inilah sebabnya mengapa sistem pipa galvanis lebih memilih flensa berulir. Pilihannya bukan hanya soal kenyamanan; ini tentang menjaga integritas perlindungan korosi dan memastikan keandalan jangka panjang seluruh sistem.
Flensa berulir adalah jenis flensa yang dihubungkan ke pipa melalui ulir sekrup. Ini tersedia dalam berbagai ukuran dan peringkat tekanan untuk disesuaikan dengan aplikasi yang berbeda. Dalam sistem pipa galvanis,flensa berulirmenawarkan beberapa keunggulan dibandingkan jenis flensa lainnya, termasuk flensa leher las, flensa slip-on, dan flensa sambungan pangkuan. Artikel ini akan membahas alasan teknis dan praktis mengapa flensa berulir adalah pilihan yang lebih disukai untuk sistem pipa galvanis. Kami akan membahas dampak pengelasan pada lapisan galvanis, efisiensi pemasangan sambungan berulir, kinerja penyegelan flensa berulir, dan spesifikasi material yang memastikan kompatibilitas. Kami juga akan memberikan detail spesifikasi produk dari pabrik kami di Wenzhou Longan Flange Co., Ltd.

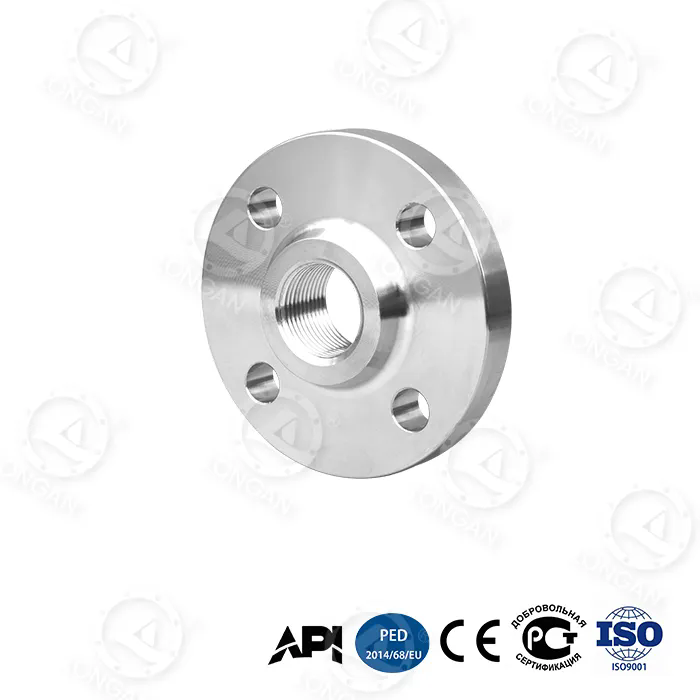

Flensa Berulir adalah jenis flensa pipa yang dipasang pada pipa melalui ulir sekrup. Flensa memiliki lubang berulir yang cocok dengan ulir luar pada ujung pipa. Untuk memasang flensa, ujung pipa diulir, dan flensa disekrup ke pipa. Flensa kemudian diamankan di tempatnya dengan las segel atau las cadangan, meskipun dalam banyak aplikasi tekanan rendah, tidak diperlukan pengelasan. Sambungan berulir menyediakan segel mekanis yang mampu menahan tekanan dan suhu sedang. Flensa berulir tersedia dalam berbagai ukuran, dari 1/2 inci hingga 24 inci, dan dalam kelas tekanan dari 150 hingga 2500. Flensa ini biasanya digunakan dalam pengolahan air, pemrosesan kimia, dan sistem perpipaan industri di mana pengelasan tidak praktis atau tidak diinginkan.
Desain Flange Berulir sederhana namun efektif. Muka flensa biasanya terangkat atau rata, bergantung pada flensa yang dikawinkan. Lubang berulir dikerjakan dengan toleransi yang tepat untuk memastikan kecocokan yang tepat dengan ulir pipa. Flensa biasanya terbuat dari baja tempa, baja tuang, atau baja tahan karat, tergantung pada aplikasinya. Dalam sistem pipa galvanis, Flange Berulir juga digalvanis agar serasi dengan pipa dan memberikan perlindungan terhadap korosi. Tabel di bawah ini merangkum komponen-komponen utama dan fungsinya.
| Komponen | Fungsi |
| Badan Flensa | Menyediakan koneksi struktural dan permukaan kawin |
| Lubang Berulir | Cocokkan benang pipa untuk membuat segel mekanis |
| Wajah Flensa | Menyediakan permukaan penyegelan untuk paking |
| Lubang Baut | Biarkan flensa dibaut ke flensa kawin |
| Lapisan Galvanis | Memberikan perlindungan korosi pada flensa dan sambungan |
PadaWenzhou Longan Flange Co., Ltd., pabrik kami memproduksi Flensa Berulir dalam berbagai ukuran, peringkat tekanan, dan bahan. Kami menawarkan flensa berulir galvanis yang dirancang khusus untuk digunakan dalam sistem pipa galvanis. Flensa kami diproduksi dengan standar internasional, termasuk ANSI B16.5, DIN, dan JIS, memastikan kompatibilitas dengan berbagai macam pipa dan perlengkapan.
Pipa galvanis merupakan pipa baja yang telah dilapisi dengan lapisan seng untuk melindunginya dari korosi. Lapisan seng bertindak sebagai anoda korban, artinya lapisan ini akan lebih mudah menimbulkan korosi pada baja, sehingga melindungi baja dari karat. Perlindungan ini efektif selama lapisan seng tetap utuh. Saat pipa dilas, panas dari proses pengelasan membakar lapisan seng di zona yang terkena panas. Hal ini membuat baja di bawahnya terbuka dan rentan terhadap korosi. Selain itu, proses pengelasan dapat menghasilkan asap beracun dari uap seng yang dapat membahayakan tukang las. Tabel di bawah ini merangkum efek pengelasan pada pipa galvanis.
| Memengaruhi | Konsekuensi |
| Lapisan seng terbakar habis | Baja yang terbuka rentan terhadap korosi |
| Zona yang terkena dampak panas | Mengurangi sifat mekanik di area las |
| Asap beracun | Bahaya kesehatan bagi tukang las; memerlukan ventilasi dan APD |
| Perlunya pelapisan ulang | Tenaga kerja dan material tambahan untuk memulihkan perlindungan korosi |
| Izin kerja panas | Prosedur keselamatan tambahan dan waktu henti |
Efek ini membuat pengelasan menjadi pilihan yang tidak diinginkan untuk menyambung pipa galvanis. Alternatifnya adalah dengan menggunakan sambungan mekanis yang tidak memerlukan panas. Flange Berulir adalah salah satu koneksi tersebut. Dengan memasang flensa ke ujung pipa berulir, lapisan seng dipertahankan dan perlindungan korosi pada sistem tetap utuh. Di pabrik kami, kami memahami pentingnya menjaga lapisan galvanis. Flensa Berulir kami dirancang untuk memberikan sambungan mekanis yang andal tanpa mengurangi integritas pipa.
Pemasangan Threaded Flange merupakan proses mekanis sederhana yang tidak melibatkan panas. Ujung pipa diulir menggunakan mesin pengulir pipa atau hand threader. Proses threading menghilangkan sejumlah kecil material dari ujung pipa, namun lapisan seng pada sisa pipa tetap utuh. Flensa kemudian disekrup ke ujung pipa berulir. Benangnya menyatu untuk membuat segel mekanis. Dalam beberapa kasus, penutup benang atau selotip dipasang pada benang untuk meningkatkan segelnya. Flensa kemudian dibaut ke flensa kawin, menyelesaikan sambungan. Seluruh proses dapat diselesaikan dengan perkakas tangan sederhana, tanpa memerlukan izin kerja panas atau peralatan las khusus. Tabel di bawah ini merangkum langkah-langkah pemasangan Flange Berulir.
| Melangkah | Tindakan | Peralatan |
| 1 | Potong pipa memanjang | Pemotong pipa atau gergaji |
| 2 | Masukkan ujung pipa | Mesin threading pipa atau threader tangan |
| 3 | Bersihkan benangnya | Sikat kawat atau kain |
| 4 | Oleskan penutup benang | Pita PTFE atau pipa obat bius |
| 5 | Pasang flensa ke pipa | Kunci tabung |
| 6 | Kencangkan flensa | Kunci tabung |
| 7 | Baut flensa ke flensa kawin | Kunci pas atau kunci pas tumbukan |
Proses instalasinya cepat, bersih, dan aman. Hal ini dapat dilakukan di area dimana pekerjaan panas tidak diperbolehkan, seperti di atmosfer yang mudah meledak atau di ruang terbatas. Hal ini juga menghilangkan kebutuhan untuk melapisi ulang zona las, sehingga menghemat waktu dan bahan. Di pabrik kami, kami memberikan petunjuk pemasangan terperinci dengan Flensa Berulir kami, dan tim teknis kami siap membantu jika ada pertanyaan.
Kinerja penyegelan Flensa Berulir bergantung pada kualitas pengikatan benang dan penggunaan penutup benang yang sesuai. Jika dipasang dengan benar, sambungan berulir dapat memberikan segel anti bocor untuk tekanan dan suhu sedang. Peringkat tekanan Flensa Berulir ditentukan oleh desain, bahan, dan ukurannya. Flensa berulir standar tersedia dalam kelas tekanan dari 150 hingga 2500. Tabel di bawah ini merangkum peringkat tekanan dan suhu tipikal untuk Flensa Berulir kami.
| Kelas Tekanan | Tekanan Maksimum (bar) | Suhu Maksimum (°C) | Aplikasi Khas |
| Kelas 150 | 20 | 200 | Air bertekanan rendah, HVAC |
| Kelas 300 | 50 | 200 | Air bertekanan sedang, pipa proses |
| Kelas 600 | 100 | 200 | Air bertekanan tinggi, sistem industri |
| Kelas 900 | 150 | 200 | Aplikasi industri bertekanan tinggi |
| Kelas 1500 | 250 | 200 | Aplikasi bertekanan sangat tinggi |
| Kelas 2500 | 420 | 200 | Aplikasi tekanan ekstrim |
Penting untuk dicatat bahwa peringkat tekanan sambungan berulir umumnya lebih rendah dibandingkan sambungan las dengan ukuran dan kelas yang sama. Hal ini karena benang mengurangi ketebalan dinding pipa dan menciptakan konsentrasi tegangan. Karena alasan ini, flensa berulir biasanya digunakan pada aplikasi bertekanan rendah atau di mana ketebalan dinding pipa cukup untuk menampung ulir. Dalam sistem pipa galvanis, nilai tekanan flensa berulir harus disesuaikan dengan nilai tekanan pipa dan sistem. Di pabrik kami, kami dapat membantu pemilihan kelas tekanan yang sesuai untuk aplikasi Anda.
Bahan Flange Berulir harus sesuai dengan bahan pipa dan fluida yang dialirkan. Untuk sistem pipa galvanis, flensa biasanya terbuat dari baja galvanis, yang cocok dengan pipa dan memberikan tingkat perlindungan korosi yang sama. Flensa juga dapat dibuat dari baja tahan karat atau bahan lain jika diperlukan. Spesifikasi Flensa Berulir meliputi ukuran, kelas tekanan, bahan, jenis ulir, dan jenis permukaan flensa. Tabel di bawah ini merangkum spesifikasi utama untuk Flensa Berulir galvanis kami.
| Spesifikasi | Pilihan |
| Ukuran | 1/2" hingga 24" (DN15 hingga DN600) |
| Kelas Tekanan | 150, 300, 600, 900, 1500, 2500 |
| Bahan | Baja Karbon Galvanis, Baja Tahan Karat, Besi Ulet |
| Jenis Benang | NPT, BSPT, BSPP, Metrik |
| Wajah Flensa | Wajah Terangkat (RF), Wajah Datar (FF), Ring Joint (RTJ) |
| Standar | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Lapisan | Galvanis Hot-Dip, Elektro-Galvanis |
Di Wenzhou Longan Flange Co., Ltd., pabrik kami memproduksi Flensa Berulir untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan flensa agar sesuai dengan kebutuhan proyek tertentu, termasuk ukuran khusus, bahan khusus, dan jenis benang khusus. Proses kendali mutu kami mencakup pemeriksaan dimensi, pengukuran ulir, dan pengujian tekanan untuk memastikan bahwa setiap flensa memenuhi standar yang disyaratkan.
Saat memilih flensa untuk sistem pipa galvanis, para insinyur memiliki beberapa pilihan, termasuk flensa leher las, flensa slip-on, flensa sambungan pangkuan, dan flensa berulir. Masing-masing jenis mempunyai kelebihan dan kekurangan masing-masing. Tabel di bawah ini membandingkan karakteristik utama dari jenis flensa ini.
| Tipe Flensa | Metode Instalasi | Mempertahankan Lapisan Galvanis | Peringkat Tekanan | Biaya |
| Flensa Berulir | Disekrup ke pipa berulir | Ya | Sedang | Rendah-Sedang |
| Flensa Leher Las | Dilas ke pipa | Tidak (lapisan rusak) | Tinggi | Sedang-Tinggi |
| Flensa Selip | Selipkan pipa dan las | Tidak (lapisan rusak) | Sedang | Rendah-Sedang |
| Flensa Sambungan Putaran | Digunakan dengan ujung rintisan; tidak ada pengelasan ke pipa | Ya (jika ujung rintisannya digalvanis) | Sedang | Sedang |
Seperti yang ditunjukkan tabel, Flensa Berulir adalah satu-satunya jenis yang mempertahankan lapisan galvanis tanpa memerlukan komponen atau prosedur tambahan. Lap Joint Flange juga dapat mengawetkan lapisan jika menggunakan ujung stub galvanis, namun memerlukan lebih banyak komponen dan lebih mahal. Flensa Weld Neck dan Slip-On memerlukan pengelasan, sehingga merusak lapisan dan memerlukan pelapisan ulang. Karena alasan ini, Flange Berulir adalah pilihan yang lebih disukai untuk sistem pipa galvanis.
Pertanyaan 1: Berapa peringkat tekanan maksimum untuk Flensa Berulir dalam sistem pipa galvanis?
Jawaban: Flensa Berulir tersedia dalam kelas tekanan hingga 2500. Namun, peringkat tekanan maksimum untuk sambungan berulir umumnya lebih rendah dibandingkan sambungan las dengan ukuran dan kelas yang sama. Hal ini karena benang mengurangi ketebalan dinding pipa dan menciptakan konsentrasi tegangan. Untuk sebagian besar sistem pipa galvanis, flensa Kelas 150 atau Kelas 300 sudah cukup. Di Wenzhou Longan Flange Co., Ltd., kami dapat membantu pemilihan kelas tekanan yang sesuai untuk aplikasi Anda.
Pertanyaan 2: Dapatkah Flange Berulir digunakan dalam aplikasi suhu tinggi?
Jawaban: Flensa Berulir dapat digunakan dalam aplikasi suhu tinggi, tetapi peringkat suhu bergantung pada bahan flensa dan paking. Flensa baja karbon galvanis standar cocok untuk suhu hingga 200°C. Untuk suhu yang lebih tinggi, flensa baja tahan karat atau baja paduan mungkin diperlukan. Penting untuk memilih flensa dan paking yang sesuai dengan suhu pengoperasian sistem.
Pertanyaan 3: Jenis penyegel ulir apa yang harus digunakan dengan Flensa Berulir?
Jawaban: Pita PTFE atau obat bius pipa biasa digunakan sebagai penyegel ulir untuk Flensa Berulir. Pita PTFE mudah diaplikasikan dan memberikan segel yang baik untuk air dan banyak cairan lainnya. Obat bius pipa adalah pasta yang diaplikasikan pada benang dan memberikan segel yang lebih kuat untuk tekanan yang lebih tinggi. Pilihannya tergantung pada aplikasi dan cairan yang dialirkan. Selalu ikuti rekomendasi pabrikan untuk sealant.
Pertanyaan 4: Bagaimana cara memastikan sambungan bebas kebocoran dengan Flensa Berulir?
Jawaban: Untuk memastikan sambungan bebas kebocoran, ikuti langkah-langkah berikut: bersihkan ulir secara menyeluruh, aplikasikan penutup ulir secara merata, kencangkan flensa ke pipa dengan erat, lalu kencangkan dengan kunci pipa. Jangan terlalu mengencangkan, karena dapat merusak ulir atau membuat flensa retak. Gunakan kunci momen yang dikalibrasi jika tersedia. Terakhir, kencangkan flensa ke flensa kawin, kencangkan baut dalam pola bintang untuk memastikan tekanan yang merata pada paking. Pabrik kami memberikan instruksi pemasangan terperinci dengan Flensa Berulir kami.
Pertanyaan 5: Apakah Flensa Berulir Galvanis cocok untuk sistem air minum?
Jawaban: Ya, Flensa Berulir galvanis cocok untuk sistem air minum, asalkan galvanisasi dilakukan sesuai standar yang disetujui untuk kontak dengan air minum. Lapisan seng bersifat inert dan tidak melarutkan zat berbahaya ke dalam air. Di pabrik kami, kami menggunakan galvanisasi hot-dip yang memenuhi persyaratan ASTM A153 dan standar relevan lainnya untuk aplikasi air minum.
Sistem pipa galvanis lebih memilih Flensa Berulir karena menawarkan kombinasi efisiensi pemasangan, perlindungan korosi, dan integritas sambungan yang tidak dapat ditandingi oleh jenis flensa lainnya. Sambungan berulir menghilangkan kebutuhan akan pengelasan, yang akan merusak lapisan galvanis dan membuat pipa terkena korosi. Hal ini memungkinkan pemasangan yang cepat, bersih, dan aman tanpa izin kerja panas atau peralatan khusus. Ini menjaga lapisan seng, memastikan perlindungan korosi pada seluruh sistem tetap utuh. Dan ini memberikan segel yang andal dan anti bocor untuk tekanan dan suhu sedang. Di Wenzhou Longan Flange Co., Ltd., pabrik kami memproduksi Flensa Berulir berkualitas tinggi yang dirancang khusus untuk sistem pipa galvanis. Kami hanya menggunakan bahan terbaik dan mengikuti prosedur kontrol kualitas yang ketat untuk memastikan bahwa setiap flensa memenuhi standar kinerja dan keandalan tertinggi.
Baik Anda merancang sistem pipa galvanis baru atau memelihara sistem pipa yang sudah ada, kami mengundang Anda untuk menghubungi tim teknis kami untuk mendiskusikan kebutuhan Anda. Kami dapat memberikan spesifikasi produk secara rinci, bantuan pemilihan material, dan dukungan aplikasi. Komitmen kami terhadap kualitas dan kepuasan pelanggan telah menjadikan kami mitra terpercaya untuk proyek pengolahan air, industri, dan perpipaan komersial di seluruh dunia.
Hubungi Wenzhou Longan Flange Co., Ltd. hari iniuntuk mendiskusikan persyaratan Flensa Berulir Anda dan mengetahui bagaimana flensa kami dapat meningkatkan keandalan dan efisiensi sistem pipa galvanis Anda.
